A. Zusammensetzung und Verwendung der Ausrüstung

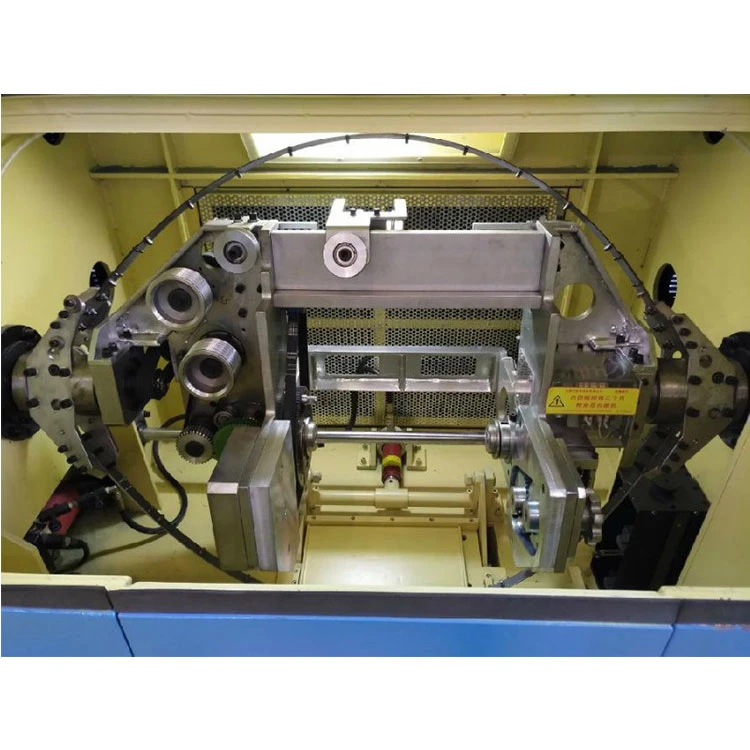

Diese Ausrüstung ist zum Verseilen und Verdrillen von Drähten mit kleinem Querschnitt geeignet und besteht aus einem Ablaufrahmen, einer Drahtplatte, einem Verdrillkäfig und einem Motor.
B. Vorbereitung vor der Produktion
1. Legen Sie die Werkzeuge und Messwerkzeuge auf die Werkbank und prüfen Sie, ob die Messwerkzeuge auf Null ausgerichtet sind
2. Überprüfen Sie, ob das Gerät normal funktioniert, insbesondere die Trennstoppvorrichtung und der Schutzschalter für die Abschaltung der Schutzabdeckung. Wenn es anormal ist, melden Sie es sofort dem Wartungspersonal zur Reparatur
3. Bereiten Sie die Halbzeuge gemäß dem Produktionsplan vor und prüfen Sie, ob die Halbzeuge in der Erfahrung qualifiziert sind und die Prozessanforderungen erfüllen, und installieren Sie die qualifizierten Halbzeuge auf dem Auszahlungsrahmen, setzen Sie sie auf Konushülse und stellen Sie die Spannung ein.
4. Hängen Sie die Zahnräder entsprechend der für den Prozess erforderlichen Anzahl, Steigung und Drehrichtung auf, passen Sie die Drehrichtung an und installieren Sie die parallele Matrize gemäß den Prozessanforderungen. Bereiten Sie die Aufwickelspule wie erforderlich vor, überprüfen Sie, ob die Spule in gutem Zustand ist, und installieren Sie die Aufwickelspule auf dem Aufwickelständer
5. Ziehen Sie einen Zugdraht durch das Drahtrad und das Rohrloch zum Zugrad im Verdrillkäfig und wickeln Sie ihn 3 bis 4 Mal um das Zugrad und befestigen Sie ein Ende des Zugdrahts an der Aufwickelspule
C. Betriebspunkte
1. Führen Sie den einzelnen Draht jeweils durch die automatische Stoppvorrichtung zum Trennen und ziehen Sie ihn durch die Splitterplatte zur Vorderseite der Dopplungsdüse, verdrillen Sie den Kabelbaum zu einer Litze, führen Sie die Dopplungsdüse durch und ziehen Sie {{1} heraus. }.5-1.0 Meter und fixiere den Verdopplungswürfel. auf der Formbasis
2. Verbinden Sie die Drahtlitzen und den Zugdraht miteinander, schließen Sie die Schutzabdeckung, schalten Sie die Maschine langsam ein, warten Sie, bis das Drahtende zur Drahtrolle gezogen ist, und wickeln Sie ihn 2 Umdrehungen auf. Stoppen Sie die Maschine, schneiden Sie den unqualifizierten Teil des Fadens ab, ziehen Sie den Zugdraht heraus und befestigen Sie den qualifizierten Faden auf der Spule
3. Starten Sie das Bündel und drehen Sie es um 20-30 Meter. Prüfen Sie, ob der Durchmesser des Einzeldrahtes verdünnt ist, ob die Verdrillrichtung den Prozessanforderungen entspricht, ob der Kern rund ist und ob Lockerheit vorhanden ist. Nachdem bestätigt wurde, dass kein Fehler vorliegt, kann die Produktion fortgesetzt werden.
4. Während des Startvorgangs ist es notwendig, die Funktion der Spule des Ablaufrahmens und des Flachkabels der Aufwickelspule häufig zu beobachten. Im Falle einer anormalen Situation sollte es dringend gestoppt und das Problem gefunden und behoben werden, bevor die Maschine gestartet wird.
5. Nachdem die Herstellung abgeschlossen ist, füllen Sie die Produktherstellungskarte sorgfältig aus und legen Sie sie in den Wartebereich. Nachdem der Prozessinspektor qualifiziert und unterschrieben ist, platzieren Sie den qualifizierten Produktbereich, der übertragen werden soll.
D. Qualitätsanforderungen
1. Alle Arten von Litzendrähten dürfen nicht im gesamten Bündel geschweißt werden, und Einzeldrähte dürfen geschweißt werden, aber mehr als zwei Verbindungen sind auf demselben Abschnitt nicht zulässig. Der Abstand zwischen den beiden Fugen sollte nicht weniger als 300 mm betragen und die Fugen sollten fest und glatt sein. Die gebündelten Adern dürfen keine fehlenden Wurzeln, gebrochene Drähte, Lockerheit und Überlappungen aufweisen.
2. Die Einzeldrahtabweichung, Steigungs- und Verdrillungsrichtung im Kern sollte den Prozessanforderungen entsprechen
