Hallo! Als Lieferant von Doppelschlag-Verseilmaschinen habe ich viele Kunden erlebt, die sich über die Einstellung der Betriebsparameter den Kopf zerbrechen. Es kann ein bisschen rätselhaft sein, aber keine Sorge – ich bin hier, um es für Sie auf eine leicht verständliche Weise aufzuschlüsseln.
Die Grundlagen verstehen
Lassen Sie uns zunächst darüber sprechen, was eine Double Twist-Verseilmaschine tatsächlich leistet. Mit dieser Maschine werden mehrere Drähte oder Litzen zu einem einzigen Kabel zusammengedreht. Es handelt sich um ein entscheidendes Gerät in der Kabelherstellungsindustrie, und die richtigen Betriebsparameter sind für die Herstellung hochwertiger Kabel von entscheidender Bedeutung.
Zu den wichtigsten Betriebsparametern, die wir betrachten, gehören die Verseilgeschwindigkeit, die Drallsteigung, die Spannung der Litzen und das Drehmoment. Jeder dieser Parameter spielt im Endprodukt eine entscheidende Rolle. Schauen wir uns also genauer an, wie man sie einrichtet.
Einstellen der Verseilgeschwindigkeit
Die Verseilgeschwindigkeit gibt im Grunde an, wie schnell die Maschine die Stränge zusammendreht. Sie wird in Umdrehungen pro Minute (RPM) gemessen. Die Einstellung der richtigen Geschwindigkeit ist wichtig, da sie sich sowohl auf die Produktivität als auch auf die Qualität des Kabels auswirkt.
Wenn Sie die Geschwindigkeit zu hoch einstellen, verdrehen sich die Litzen möglicherweise nicht gleichmäßig, was zu einem schwachen Kabel führen kann. Wenn andererseits die Geschwindigkeit zu niedrig ist, verlangsamt sich Ihre Produktion und Sie können Ihre Termine nicht einhalten.
Um die Verseilgeschwindigkeit einzustellen, müssen Sie die Art des Kabels berücksichtigen, das Sie herstellen. Wenn Sie beispielsweise ein dünnes, empfindliches Kabel herstellen, sollten Sie eine niedrigere Geschwindigkeit wählen, um eine gleichmäßige Drehung zu gewährleisten. Wenn Sie jedoch ein dickes, hochbelastbares Kabel herstellen, können Sie normalerweise mit einer höheren Geschwindigkeit auskommen.
Die meisten modernen Doppelschlag-Verseilmaschinen sind mit einem Geschwindigkeitskontrollpult ausgestattet. Sie können die Drehzahl einfach an Ihre Bedürfnisse anpassen. Es ist eine gute Idee, mit einer niedrigeren Geschwindigkeit zu beginnen und diese schrittweise zu erhöhen und dabei die Qualität des Kabels zu überwachen.
Bestimmung der Torsionssteigung
Die Verdrillungssteigung ist die Strecke entlang des Kabels, bei der eine vollständige Verdrillung auftritt. Es wird in Millimetern oder Zoll gemessen. Die Verdrillungssteigung beeinflusst die Flexibilität, Festigkeit und die elektrischen Eigenschaften des Kabels.
Eine kleinere Verdrillungssteigung bedeutet, dass die Stränge enger miteinander verdrillt sind. Dadurch wird das Kabel stärker und biegesteifer, verringert aber auch seine Flexibilität. Eine größere Verdrillungssteigung hingegen macht das Kabel flexibler, aber weniger stark.
Um die Verdrillungssteigung einzustellen, müssen Sie sich an den Kabelspezifikationen orientieren. Diese Spezifikationen werden in der Regel vom Kunden bereitgestellt oder durch Industriestandards bestimmt. Sobald Sie die erforderliche Drallsteigung kennen, können Sie die Maschine entsprechend anpassen. Einige Maschinen verfügen über einen eingebauten Mechanismus zur Neigungsverstellung, während bei anderen möglicherweise ein Wechsel der Zahnräder oder Riemenscheiben erforderlich ist.
Kontrolle der Strangspannung
Ein weiterer kritischer Parameter ist die Spannung der Litzen. Bei zu hoher Spannung kann es beim Verseilvorgang zum Bruch der Litzen kommen. Wenn die Spannung zu niedrig ist, verdrehen sich die Litzen nicht richtig und das Kabel wird locker und uneben.
Um die Litzenspannung zu kontrollieren, sind die meisten Doppelschlag-Verseilmaschinen mit Spannvorrichtungen ausgestattet. Diese Geräte können mechanisch, pneumatisch oder elektronisch sein. Sie können die Spannung anpassen, indem Sie die Knöpfe drehen oder das Bedienfeld an der Maschine verwenden.
Es empfiehlt sich, die Spannung während des Verseilvorgangs regelmäßig zu überprüfen. Sie können einen Spannungsmesser verwenden, um die tatsächliche Spannung der Litzen zu messen. Wenn die Spannung nicht stimmt, nehmen Sie die erforderlichen Anpassungen vor, um eine gleichbleibende Qualität sicherzustellen.
Verwalten des Drehmoments
Das Drehmoment ist die Rotationskraft, die während des Verseilvorgangs auf die Litzen ausgeübt wird. Es ist wichtig, das richtige Drehmoment einzuhalten, um sicherzustellen, dass die Stränge fest und gleichmäßig gedreht werden.
Wenn das Drehmoment zu niedrig ist, verdrehen sich die Litzen möglicherweise nicht richtig und das Kabel ist locker. Ein zu hohes Drehmoment kann die Maschine und die Stränge übermäßig belasten und zu vorzeitigem Verschleiß führen.
Die meisten Doppelschlag-Verseilmaschinen verfügen über ein Drehmomentkontrollsystem. Sie können das gewünschte Drehmomentniveau am Bedienfeld einstellen. Die Maschine passt dann die Motorleistung an, um das angegebene Drehmoment aufrechtzuerhalten. Es empfiehlt sich, das Drehmoment während des Betriebs zu überwachen und bei Bedarf Anpassungen vorzunehmen.
Am Beispiel unserer Maschinen

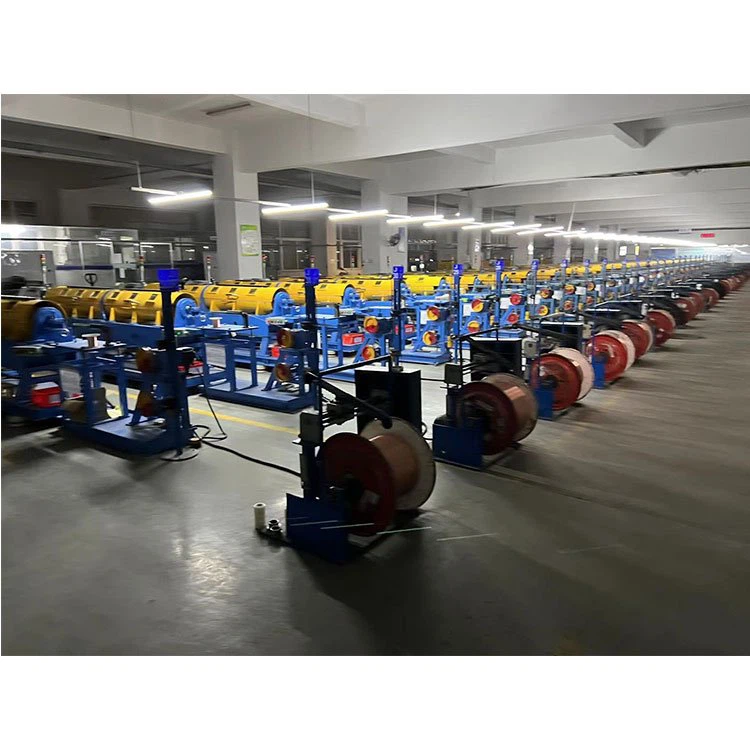

In unserem Unternehmen bieten wir eine Reihe von Doppelschlag-Verseilmaschinen an, darunter die165/3 Horizontale Rohrverseilmaschine, DieRohrverseilmaschine, und die165/18 Horizontale Rohrverseilmaschine. Diese Maschinen sind mit benutzerfreundlichen Bedienfeldern ausgestattet, die das Einrichten und Anpassen der Betriebsparameter erleichtern.
Beispielsweise verfügt die horizontale Rohrverseilmaschine 165/3 über ein digitales Geschwindigkeitskontrollsystem, mit dem Sie die Verseilgeschwindigkeit genau einstellen können. Die Rohrverseilmaschine ist mit einem Präzisionsmechanismus zur Steigungsverstellung ausgestattet, sodass Sie die Verseilsteigung ganz einfach entsprechend Ihren Anforderungen einstellen können. Und die horizontale Rohrverseilmaschine 165/18 verfügt über ein fortschrittliches Spannungskontrollsystem, das eine gleichmäßige Litzenspannung während des gesamten Verseilprozesses gewährleistet.
Fehlerbehebung
Auch wenn Sie die Betriebsparameter richtig einstellen, kann es beim Verseilvorgang zu Problemen kommen. Hier sind einige häufige Probleme und wie man sie behebt:
- Ungleichmäßiges Verdrehen: Wenn Sie feststellen, dass das Kabel ungleichmäßige Drehungen aufweist, kann dies an einer falschen Verseilgeschwindigkeit, Drehungssteigung oder Litzenspannung liegen. Überprüfen Sie diese Parameter und nehmen Sie die erforderlichen Anpassungen vor.
- Strangbruch: Ein Fadenbruch kann durch hohe Spannung oder einen spitzen Gegenstand in der Maschine verursacht werden. Überprüfen Sie die Spannung und untersuchen Sie die Maschine auf scharfe Kanten oder Fremdkörper.
- Loses Kabel: Ein loses Kabel bedeutet normalerweise, dass das Drehmoment zu niedrig oder die Verdrillungssteigung zu groß ist. Erhöhen Sie das Drehmoment oder verringern Sie die Drallsteigung.
Abschluss
Das Einrichten der Betriebsparameter einer Doppelschlag-Verseilmaschine ist kein Hexenwerk, erfordert aber einige Kenntnisse und Erfahrung. Wenn Sie die oben beschriebenen Schritte befolgen und auf die Details achten, können Sie qualitativ hochwertige Kabel effizient herstellen.
Wenn Sie auf der Suche nach einer Doppelschlag-Verseilmaschine sind oder weitere Informationen zum Einrichten der Betriebsparameter benötigen, zögern Sie nicht, Kontakt mit uns aufzunehmen. Wir sind hier, um Ihnen dabei zu helfen, das Beste aus Ihrem Kabelherstellungsprozess herauszuholen.
Referenzen
- Handbuch zur Kabelherstellung
- Industriestandards für die Kabelproduktion
