Das Verseilen ist ein entscheidender Prozess bei der Herstellung verschiedener Produkte, und die horizontale Rohrverseilmaschine 200/3 spielt in diesem Bereich eine wichtige Rolle. Als renommierter Lieferant der horizontalen Rohrverseilmaschine 200/3 ist es für uns und unsere Kunden von entscheidender Bedeutung, zu verstehen, wie die Verseilqualität der hergestellten Produkte gemessen werden kann. In diesem Blogbeitrag befassen wir uns mit den wichtigsten Aspekten und Methoden zur Beurteilung der Verseilqualität von Produkten, die mit der horizontalen Rohrverseilmaschine 200/3 hergestellt werden.
Die horizontale Rohrverseilmaschine 200/3 verstehen
Bevor wir über die Messung der Verseilqualität sprechen, ist es wichtig, sich ein klares Bild von der horizontalen Rohrverseilmaschine 200/3 zu machen. Diese Maschine ist für die horizontale Verseilung mehrerer Drähte oder Kabel konzipiert. Das „200/3“ im Namen weist typischerweise auf bestimmte Spezifikationen der Maschine hin, beispielsweise auf die Durchmesserkapazität oder die Anzahl der Stränge, die gleichzeitig verarbeitet werden können.
Dieser Verseilmaschinentyp bietet mehrere Vorteile, darunter hohe Präzision, stabile Leistung und die Möglichkeit, eine breite Produktpalette herzustellen. Es wird häufig in Branchen wie der Elektro-, Telekommunikations- und Automobilbranche eingesetzt, in denen hochwertige Litzenprodukte erforderlich sind.
Schlüsselfaktoren, die die Qualität der Verseilung beeinflussen
Wenn es um die Verseilqualität der mit der horizontalen Rohrverseilmaschine 200/3 hergestellten Produkte geht, spielen mehrere Faktoren eine Rolle.
1. Konsistenz der Strangteilung
Die Litzensteigung ist der Abstand zwischen aufeinanderfolgenden Drehungen im verseilten Produkt. Die Aufrechterhaltung einer konstanten Litzenteilung ist entscheidend für die Gesamtleistung des Litzenprodukts. Eine inkonsistente Teilung kann zu einer ungleichmäßigen Spannungsverteilung führen, die sich auf die mechanischen und elektrischen Eigenschaften des Produkts auswirken kann. Beispielsweise kann bei Elektrokabeln eine inkonsistente Litzenteilung zu Schwankungen der Impedanz und Kapazität führen, was zu Signalverzerrungen führt.
Eine einfache Methode zum Messen der Litzensteigung ist die Verwendung eines Maßbandes oder eines Messschiebers. Wählen Sie eine repräsentative Länge des verseilten Produkts aus, zählen Sie die Anzahl der Drehungen innerhalb dieser Länge und berechnen Sie dann die durchschnittliche Litzensteigung. Eine hochwertige Verseilung sollte eine Abweichung der Litzensteigung innerhalb eines sehr engen Bereichs aufweisen, typischerweise weniger als ± 1 % der spezifizierten Steigung.
2. Spannungsgleichmäßigkeit
Ein weiterer entscheidender Faktor ist die Spannungsgleichmäßigkeit während des Verseilvorgangs. Wenn die Spannung, die auf jeden einzelnen Draht oder jedes Kabel ausgeübt wird, das verseilt wird, nicht gleichmäßig ist, kann dies zu losen oder strammen Litzen führen, was dazu führen kann, dass das Produkt eine unregelmäßige Form annimmt oder während des Gebrauchs sogar bricht. Beispielsweise kann bei einem Litzenseil eine ungleichmäßige Spannung dazu führen, dass einige Litzen mehr Last tragen als andere, was das Risiko eines vorzeitigen Ausfalls erhöht.
Zur Messung der Spannung können spezielle Spannungsmesser verwendet werden. Diese Messgeräte werden normalerweise am Eingang der Verseilzone installiert, um die Spannung jeder Litze in Echtzeit zu überwachen. Die Spannungsschwankungen zwischen verschiedenen Strängen sollten minimiert werden. Normalerweise wird empfohlen, die Spannungsschwankungen innerhalb von ± 5 % der Zielspannung zu halten.
3. Stranghelixwinkel
Auch der Spiralwinkel der Litzen im verseilten Produkt beeinflusst dessen Qualität. Der Spiralwinkel bestimmt die Flexibilität und Festigkeit des Produkts. Ein richtiger Helixwinkel stellt sicher, dass die Litzen gleichmäßig um den Kern verteilt sind und maximiert so die Effizienz des Verseilprozesses.
Der Schrägungswinkel kann mit einem Winkelmesser oder einem speziellen Winkelmessgerät gemessen werden. Für die meisten Anwendungen sollte der Spiralwinkel je nach Produkttyp innerhalb eines bestimmten Bereichs liegen. Beispielsweise wird bei Stromkabeln üblicherweise ein Spiralwinkel von etwa 15° – 25° verwendet, um ein gutes Gleichgewicht zwischen Flexibilität und mechanischer Festigkeit zu erreichen.
4. Oberflächenqualität
Auch die Oberflächenbeschaffenheit des Verseilgutes ist ein wichtiger Aspekt der Verseilqualität. Eine glatte Oberfläche verleiht dem Produkt nicht nur ein gutes Aussehen, sondern verringert auch die Gefahr von Abrieb und Korrosion. Oberflächenfehler wie Kratzer, Grate oder anhaftende Fremdpartikel können sich negativ auf die Leistung des Produkts auswirken.
Die Sichtprüfung ist die gebräuchlichste Methode zur Beurteilung der Oberflächenqualität. Mithilfe von Lupen oder Mikroskopen können Prüfer kleinste Oberflächenfehler erkennen. Darüber hinaus können Messgeräte zur Messung der Oberflächenrauheit eingesetzt werden, um die Glätte der Oberfläche zu quantifizieren. Die Oberflächenrauheit hochwertiger verseilter Produkte sollte innerhalb eines bestimmten Bereichs liegen, der typischerweise in Mikrometern gemessen wird.
Fortgeschrittene Messtechniken
Zusätzlich zu den oben genannten grundlegenden Messmethoden gibt es einige fortgeschrittene Techniken, mit denen die Verseilqualität von Produkten gemessen werden kann, die mit der horizontalen Rohrverseilmaschine 200/3 hergestellt werden.
1. Röntgeninspektion
Die Röntgeninspektion kann eine zerstörungsfreie Möglichkeit bieten, die innere Struktur des verseilten Produkts zu untersuchen. Es kann versteckte Mängel wie falsch ausgerichtete Litzen, Hohlräume oder Fremdkörper im Produkt erkennen. Röntgengeräte sind mit speziellen Sensoren ausgestattet, die Bilder der inneren Struktur des Produkts erfassen können, sodass Bediener potenzielle Qualitätsprobleme erkennen können.
2. Ultraschallprüfung
Die Ultraschallprüfung ist eine weitere zerstörungsfreie Prüfmethode, mit der interne Fehler im verseilten Produkt erkannt werden können. Ultraschallwellen werden in das Produkt eingestrahlt und jegliche Reflexionen oder Veränderungen im Wellenmuster weisen auf das Vorhandensein von Mängeln wie Rissen oder inneren Unstetigkeiten hin. Diese Methode eignet sich besonders zur Erkennung von Defekten, die von der Oberfläche aus nicht sichtbar sind.
Vergleich mit anderen Verseilmaschinen

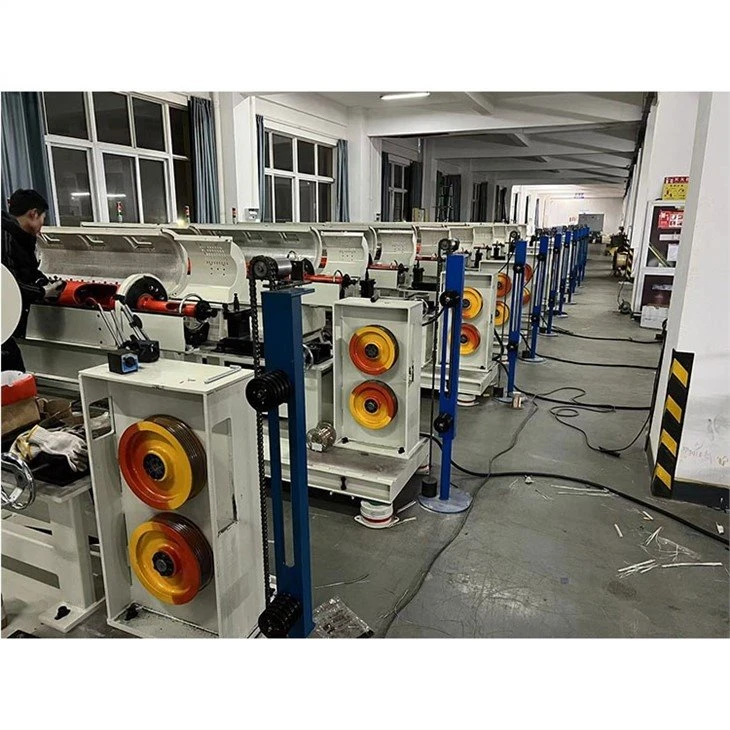

Es ist auch interessant, die Verseilqualität der mit der horizontalen Rohrverseilmaschine 200/3 hergestellten Produkte mit denen anderer Verseilmaschinentypen wie der zu vergleichen80/6 Horizontale Rohrverseilmaschineund dieDoppelschlag-Verseilmaschine.
Die horizontale Rohrverseilmaschine 200/3 ist im Vergleich zur horizontalen Rohrverseilmaschine 80/6 in der Lage, Drähte und Kabel mit größerem Durchmesser zu verarbeiten. Dies bedeutet, dass schwerere Litzenprodukte mit besseren mechanischen Eigenschaften hergestellt werden können. Allerdings eignet sich die 80/6-Maschine möglicherweise besser für Anwendungen, bei denen hochpräzise Produkte mit kleinem Durchmesser erforderlich sind.
Mit der Doppelschlag-Verseilmaschine hingegen können eine höhere Verseilgeschwindigkeit und eine kompaktere Litzenstruktur erreicht werden. Die horizontale Rohrverseilmaschine 200/3 bietet jedoch mehr Flexibilität in Bezug auf die Strangkonfiguration und kann problemlos an die Herstellung verschiedener Produkttypen angepasst werden.
Fazit und Aufruf zum Handeln
Die Messung der Verseilqualität von Produkten, die mit der horizontalen Rohrverseilmaschine 200/3 hergestellt werden, ist ein vielschichtiger Prozess, der die Bewertung verschiedener Faktoren wie Konsistenz der Litzensteigung, Spannungsgleichmäßigkeit, Spiralwinkel und Oberflächenqualität umfasst. Durch den Einsatz einer Kombination aus grundlegenden und fortschrittlichen Messtechniken können Hersteller sicherstellen, dass die von ihnen hergestellten Produkte den höchsten Qualitätsstandards entsprechen.
Als führender Anbieter der horizontalen Rohrverseilmaschine 200/3 sind wir bestrebt, unseren Kunden qualitativ hochwertige Maschinen und umfassenden technischen Support zu bieten. Wenn Sie Interesse am Kauf unseres habenVerseilmaschineWenn Sie mehr über die Messung der Verseilungsqualität erfahren möchten, kontaktieren Sie uns bitte für weitere Gespräche und Verhandlungen.
Referenzen
- [1] Handbuch zur Herstellungstechnologie für verseilte Produkte
- [2] Qualitätskontrollstandards für elektrische Kabel und Leitungen
- [3] Forschung zur Optimierung von Verseilprozessen in der Kabelindustrie
